Wannener de boor palen klaar zijn moeten de palen ook nog eens getest worden om te zien of ze voldoen aan de gestelde eisen. Hiervoor worden verschillende methodieken gebruikt.
PIT test: Pile Integrity Test. In Nederland het bekende "hamertje tik", door met een hamer op de paal te slaan ontstaat er een licht schokgolf in de paal die te meten is. Deze meetmethode laat zien of er breuken zijn in de paal en toont de voet (lengte) van de paal aan.
CSL test: Cross hole Sonic Logic test: door middel van ingestortte buizen kunnen we meet aparatuur in de paal laten zakken waarmee op verschillende niveaus in de paal de dikte van de paal gemeten kan worden.
Dynamic Hammer test: door middel van het laten vallen een zeer zwaar valgewicht op de paal wordt de draagkracht van de paal gemeten.
Vandaag was de eerste paal van Station 6E1 aan de beurt voor een Dynamic Hammer test. In totaal zijn door de klant 8 palen willekeurig geselecteerd om op deze manier getest te worden. Alle palen worden getest middels de PIT en nog eens een 5% van het totaal aantal palen ondergaat een CSL test.
Hieronder een impressie van de opstelling en de uitvoering.
Afgewerkte palen (1.500mm) en de werkvloer
de meet apparatuur is opgesteld en gereed voor de test
de vrij gegraven palen van het station
de paal met gladde afwerking en zonder uitstekende wapening is
ook een Dynamic hammer test paal

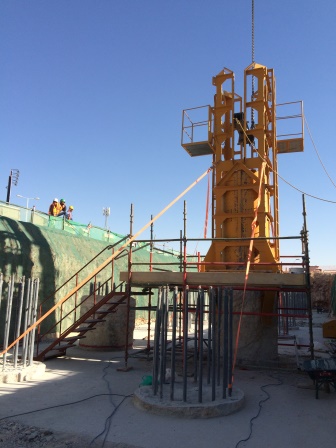

de opstelling. In het gele frame hangt het valblok
de ketting die boven het frame hangt wordt gebruikt om de ontgrendeling
los te trekken waardoor het valblok op de paal valt. Het lostrekken gebeurt door de telekraan
de test zelf. De telekraan trekt langzaam de ontgrendeling los.
het resultaat was positief, 1 test was voldoende
