Maar daar gaat dit bericht nu niet over. Ik was onderweg naar site 3+5 Cut&Cover tunnel voor overleg. En aangezien de contracten voor de subcontractor Ammico door iedereen waren ondertekend was er een begin gemaakt met het boren van de eerste boorpalen.
Diameter 1.200mm, mannetje aan mannetje met een tussen ruimte van ongeveer 10cm.
Dit zou voldoende moeten zijn om bij het ontgraven van de tunnel de sleuf de wanden overeind te houden. Diepte van de palen: verlopend van 12,00m tot 25,00m diep.
De palen worden met een casing van 6,0 meter lengte voorgeboord en daarna gaat het boren zonder stalen buis (casing).
Het boren gebeurd met een bucket, een soort holle boor emmer die rond draait en het zand erin schept. De booremmer hangt weer aan een roterende stang (Kelly). Door de andere kant op te draaien sluit de klep met tanden en kan de booremmer (bucket) omhoog worden gehaald. Eenmaal op maaiveld niveau wordt de klep ontkoppeld en valt het zand eruit.
Op de foto's kan je een aantal palen zien die in de lijn van de wand staan. De palen staan nog ver uit elkaar. Door het boren van nieuwe palen tussen de reeds geboorde palen wordt de wand opgevuld tot 1 wand.
Wanneer de palenwand klaar is gaat het ontgraven beginnen en eenmaal op een bepaalde diepte worden de groutankers aangebracht. Meer daarover als het eenmaal zover is.
uitgeboord zand en stenen
verschillende boor emmers (buckets)
wapeningskorf tbv 1.200mm boorpaal
geboorde paal met casing (nog geen beton gestoord)
boorpalenwand lijn. tussen de geboorde palen komen
nog meer palen om er 1 wand van te maken
in de verte de andere kranen van de lijn.
Ammico heeft 4 sets staan op dit moment
breedte van de tunnel is door de panaroma view goed te zien
beton gestort en wapeningskappen tbv veiligheid
tweede boorgat naast reeds gestorte paal
de paal moet voldoende uitgehard zijn voordat de
volgende paal geboord kan en mag worden
boorkraan, hulpkraan en bentoniet centrale
idem + wapeningskorf 15.00m
keten park

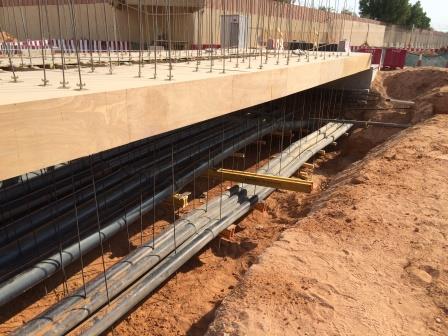

probleempje,
er ligt een heel groot pakket kabels en leidingen in de boorpalen wand lijn.
Hiervoor wordt apart een leidingenbrug gebouwd
om de kabels op te hangen en op e vangen
toegang tot het werkterrein
leidingenbrug, kistwerk voor beton stort
vlechtwerk voor aanlanding
