Voor dit deel hebben we twee onderaannemers ingekocht, namelijk voor het heiwerk en 1 voor het graafwerk. Beide trajecten heb ik mogen begeleiden tot het voltooien van het contract waarna het in uitvoering is gegaan.
Voor het heiwerk is in de design fase gekozen voor een boorpalen wand met betonnen randbalk en 1 stalen buis stempels alsmede voor een berliner wand bestaande uit stalen vertikalen balken met daar tussen liggende hout elementen. Ammico ground engineers heeft deze werkzaamheden in zijn geheel voor ons uitgevoerd. Tevens hebben zij een re-design gedaan van het type boorpalen wand. Hierdoor konden we terug van 4 rijen stempels (boven elkaar) naar 1 rij stempels hetgeen een vrije ontgraving gaf.
Voor het graafwerk is het bedrijf Saraya al Andalus als onderaannemer ingezet.
Het inkooptraject heeft in zijn geheel ongeveer 5 maanden in beslag genomen van April 2015 t/m September 2015 inclusief de design change van de boorpalen wand.
Hieronder enkele foto's van het eerste resultaat in uitvoering. Het mag er zijn ;-)
bulldozers gereed
Hier is iets teveel beton omhoog gekomen langs de vertikale balk dat weg gehakt moet worden met de pneumatische hamer.

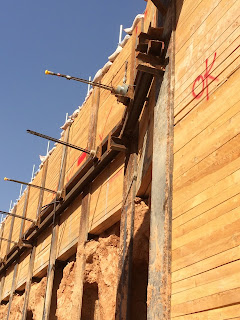

strengankers worden afgespannen getest
langs de berliner wand
het installeren van de houtelementen tussen de stalen balken
het op maat zagen van de hout elementen
best nog hoog die wand
het gedeeltelijk vrijgraven van de tunnel langs de berliner wand
naar het einde van de tunnel bouwkuip

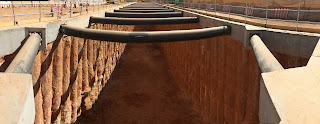

de stempels
overgang van berlinerwand naar boorpalen wand, links
overgang van berliner wand naar boorpalen wand, rechts
Papegaai?.... beton uitstulping die later we gehakt moet worden want die behoorlijk in de weg als we straks de tunnelwanden gaan maken
het ontgraven gedeelte aan het einde van de tunnel. to op grondwater niveau
grondwater en steunrug grond
kijkend naar het begin van de tunnel
aansluiting van de stempels op de beton balk. Door dit design hebben we slechts 1 stempel rij nodig waardoor we vrij konden graven.
aanvullen van de berliner wand met grond achter de balken om voldoende
steun aansluiting te krijgen
om een beeld te krijgen van de grote en diepte van de ontgraving. C&C 6.4.
graafmachine en bulldozer om d egrond eruit te werken
Bovenop C&C 6.4.
graafmachine in de diepte
hoekoplossingen voor de stempels
nee de stempels trekken niet krom.......... :-) panorama view
de boorpalen zijn vrij gemaakt van beton (koppen snellen) om de
wapening in te kunnen vlechten voor de betonnen rand balk
de balk wapeningen wordt gereed gemaakt
de beton balk is hier gereed en de schopplanken aan de onderkant staan tegen het hekwerk.
Waar de twee bouwvakkers nu lopen zal later de tunnelworden ontgraven
de vrij gegraven sleuf van de boorpalen wand. Ruimte voor de randbalk
het storten van de laatste boorpalen
als de beton balk aan beide zijde gereed is kan de eerste laag worden ontgraven en worden de stempels er tussen gemaakt. Daarna kan er volledig worden door gegraven.
